シーソーキャッチの取付方法

2011年、シーソーキャッチは大幅なリニューアルをし、中古車両にも簡単に取替できるようになりました。
取替方法はいたってシンプル。

基本的には、従来のウイングロックプレート及びウイングロック装置を取外して、そこにシーソーキャッチを取付けるだけの簡単取替キットをご用意いたしました。！

簡単取替キットを使えば、説明書に従って１箇所当り30分程度の作業していただくだけで、簡単にシーソーキャッチへと取替えることができます。

詳細な取替手順は下記をご覧下さい。

シーソーキャッチの各パーツ名称は以下の通りです。

【図1】

①まずは、シーソーキャッチ本体を取り付けるためのスペースがあることを確認して下さい。

本体外形寸法：55（W）×242（L）×41.3（H）　　※小型・中型車用：47（W）×242（L）×41.3（H）

【図2】

②次に、シーソーキャッチ作動時に他所と干渉することのないように、本体取付部の周辺に作動に必要なスペースがあるか確認して下さい。

【図3】

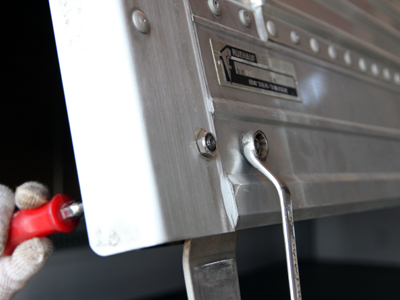

③手動式ウイングロック装置及びウイングロックプレートの取付ボルト等を緩めてり外して下さい。

④取外したボルト等は再利用するものもあります。取外し位置を確認するとともに、失くさないように一時保管して下さい。

ボディ前側については、走行・停車時のウイングパネルの移動やこれに伴う変形等により、必ずウイングパネルが取付時の位置より前方に移動・変形することが想定されます。

⑤位置合わせを行ってみて門溝前部プレートがSCウイングヘラAssy接地面よりも高い場合には、この部分との干渉によりSCウイングヘラAssy及びウイングパネルの損傷を防止するため、必要な範囲でカット・補修塗装を行います。

⑥取外したボルト・ナット及び付属のボルト・ナット等を使って、シーソーキャッチAssy及びSC対応型ウイングロックプレートを仮付けします。

仮付け作業が終わりましたら、4～5回以上ウイングを開閉させて、シーソーキャッチの作動テストを行って下さい。
取付の不具合等がある場合には、取付説明書に従って取付位置の修正等を行って下さい。
作動テスト後、本取付を行って作業終了となります。
取付が完成すると、下の映像のように作動します。
